1/2 인치 블랙 웰딩 파이프 Nipple 사이즈 차트
무료 샘플과 쿠폰을 받으려면 연락하세요.
WhatsApp:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
궁금한 점이 있으시면 24시간 온라인 도움을 제공합니다.
x제품 상세 정보
제품 설명

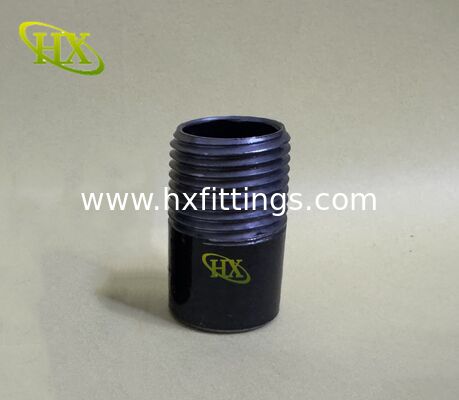

Cangzhou Hongxin은 정밀 1/2인치 흑색 용접 파이프 니플을 전문으로 하는 중국 기반의 선도적인 제조업체입니다. 이러한 산업용 등급 피팅은 한쪽 끝에 표준 나사산이 있고 반대쪽 끝은 용접 준비가 되어 있어 배관 시스템에서 영구적이고 고강도 연결을 생성하도록 설계되었습니다. 당사의 흑색 마감은 다양한 산업 응용 분야에서 비용 효율성을 유지하면서 자연적인 부식 방지 기능을 제공합니다.
주요 사양
-
공칭 크기: 1/2인치 (DN15)
-
나사산 유형: NPT (National Pipe Taper) 표준
-
재질: ASTM A53/A106 탄소강
-
마감: 흑색 (밀 마감)
-
설계: 나사산 끝 1개, 용접 준비 끝 1개
-
압력 등급: 중간에서 고압 시스템에 적합
-
온도 범위: -20°F ~ 750°F (-29°C ~ 399°C)
전체 크기 차트 - 1/2" 흑색 용접 파이프 니플
| 매개변수 | 치수 | 공차 | 표준 |
|---|---|---|---|
| 공칭 파이프 크기 | 1/2인치 | - | ANSI/ASME B36.10 |
| 외경(OD) | 21.34mm(0.840인치) | ±0.5% | ASTM A53 |
| 나사산 사양 | NPT 1/2" | ANSI B1.20.1 | ASME B16.11 |
| 벽 두께 옵션 | |||
| - 스케줄 40(STD) | 2.77mm(0.109인치) | ±10% | ASTM A106 |
| - 스케줄 80(XS) | 3.73mm(0.147인치) | ±10% | ASTM A106 |
| - 스케줄 160 | 4.78mm(0.188인치) | ±10% | ASTM A106 |
| 용접 끝 준비 | 베벨 37.5° | ±2.5° | ASME B16.25 |
| 표준 길이 | |||
| - 클로즈 니플 | 50mm(2.0인치) | ±1.5mm | 맞춤형 |
| - 쇼트 니플 | 75-100mm(3-4인치) | ±2.0mm | 맞춤형 |
| - 롱 니플 | 150-200mm(6-8인치) | ±3.0mm | 맞춤형 |
| 나사산 길이 | 15mm(0.59인치) | ±1.0mm | ANSI B1.20.1 |
재료 사양
-
기본 재료: 탄소강 ASTM A53 Grade B / A106 Grade B
-
화학적 조성:
-
탄소(C): 최대 0.30%
-
망간(Mn): 0.29-1.06%
-
인(P): 최대 0.035%
-
황(S): 최대 0.035%
-
-
기계적 특성:
-
인장 강도: 최소 415MPa
-
항복 강도: 최소 240MPa
-
경도: 최대 137HB
-
응용 분야
-
배관 시스템: 급수 및 배수 연결
-
산업 배관: 공정 라인 및 장비 연결
-
HVAC 시스템: 난방 및 냉방 설치
-
화재 방지: 스프링클러 시스템 구성 요소
-
제조: 장비 및 기계 배관
품질 보증
-
100% 치수 검사
-
ANSI B1.20.1에 따른 나사산 게이지 검증
-
EN 10204 3.1에 따른 재료 인증
-
표면 결함에 대한 육안 검사
-
요청 시 수압 테스트 가능
제조 공정
-
원자재 선택: 인증된 탄소강 파이프
-
정밀 절단: 정확한 길이로 CNC 절단
-
나사산 가공: NPT 표준/BSPT 표준에 대한 CNC 나사산 가공
-
끝 준비: 용접 준비를 위한 베벨링
-
표면 처리: 세척 및 흑색 마감 적용
-
품질 관리: 다단계 검사 공정
-
포장: 수출용 산업 등급 포장
주문 정보
-
최소 주문 수량: 표준 크기 500개
-
리드 타임: 표준 주문의 경우 15-20일
-
사용자 정의 가능: 특수 길이, 벽 두께
-
포장 옵션: 벌크 상자 또는 맞춤형 포장
-
샘플 정책: 최소한의 요금으로 샘플 제공
Hongxin 공장을 선택하는 이유는 무엇입니까?
-
30년 이상의 제조 경험
-
ISO 9001:2015 인증 시설
-
경쟁력 있는 공장 직판 가격
-
맞춤형 엔지니어링 기능
-
글로벌 수출 전문 지식
-
포괄적인 품질 문서
FAQ
Q: 스케줄 40과 스케줄 80의 차이점은 무엇입니까?
A: 스케줄 80은 스케줄 40보다 벽이 두껍고 압력 등급이 더 높습니다.
Q: 미터법 나사산 버전을 공급할 수 있습니까?
A: 예, 요청 시 BSPT 및 미터법 나사산을 제조합니다.
Q: 이 니플은 증기 응용 분야에 적합합니까?
A: 예, 적절한 재료 선택 및 압력 등급 검증을 통해 가능합니다.
Q: 재료 시험 인증서를 제공합니까?
A: 예, 모든 선적에 대한 전체 재료 인증을 제공합니다.
